سلام بر دوستان
من برای یک کوره القایی 12 ولتی حدود 10 امپر ازدو سلف با مشخصات سلف تورویدی 100uH 8A قطر 18mm استفاده کردم
سوال او ل این که از این مدل سلف های تورویدی تا چه فرکانسی در کوره القایی میشه استفاده کرد؟
و دوم اینکه در مدار کوره القایی من که با 2 ماسفت irf3205 استفاده میشه یکی از دو ماسفت همیشه خیلی داغ میکنه مشکل کجاست؟ ماسفتها اصلی و اورجینال هستند

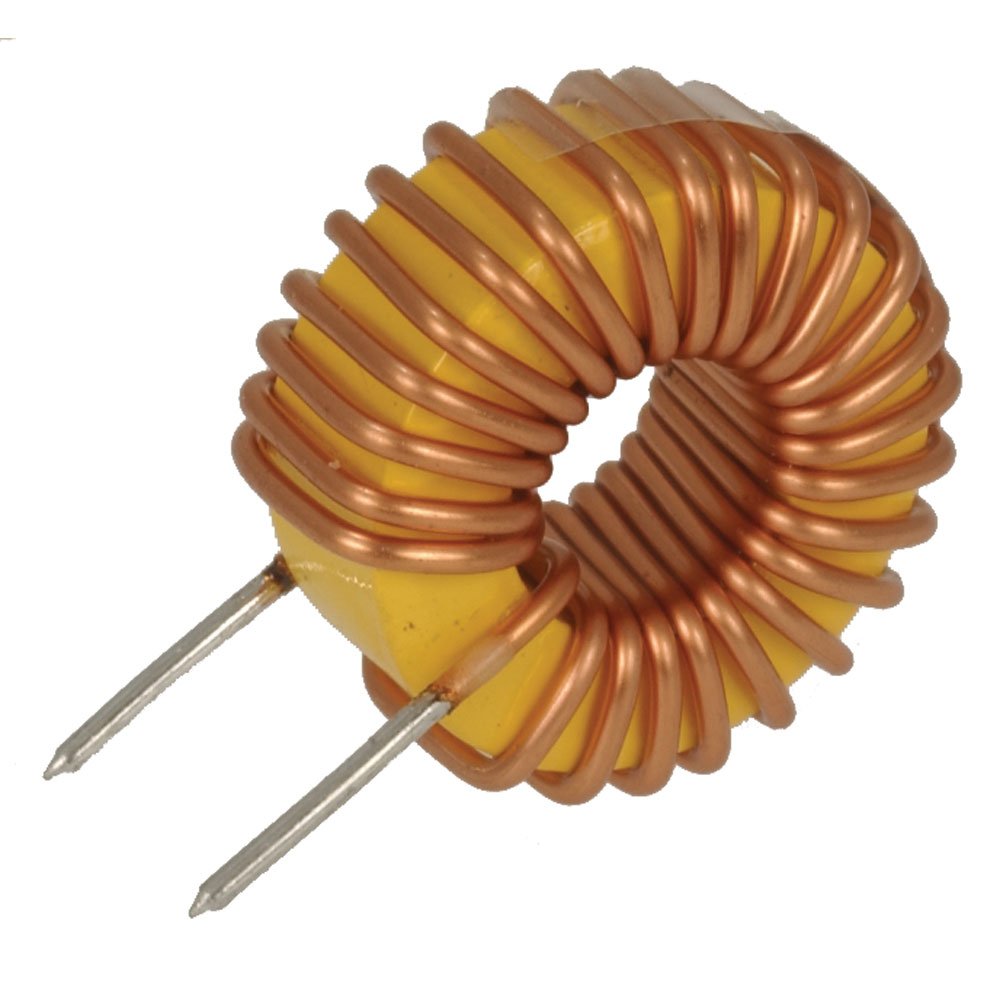

تصویر نوع سلف و نقشه را در زیر قرار میدم.

[فرزاد الکترونیک]

پاسخ : کوره القایی

با عرض سلام به دوست قدیمی و محترم ....جناب مهران
در مورد سوال ا ول ....سلف تیروئید را تا جایی که گرم نشود می*توان فرکانس دا.د بستگی به هسته سلف دارد
شاید تا چند مگا هرتز جا داشته باشد......در حال کار ببین چقدر گرم میشه ...اگه گرم نباشد که جای نگرانی
نیست....در مورد سوال دوم .جای ترانزیستورها را عوض کن ببین چی میشه....ولتا ژ های ترانزیستورها رادر حال
کار بگیر ...ببین با هم فرق دارند یا نه...

[HS1386]

پاسخ : کوره القایی

سلام بر دوستان
من برای یک کوره القایی 12 ولتی حدود 10 امپر ازدو سلف با مشخصات سلف تورویدی 100uH 8A قطر 18mm استفاده کردم
سوال او ل این که از این مدل سلف های تورویدی تا چه فرکانسی در کوره القایی میشه استفاده کرد؟
و دوم اینکه در مدار کوره القایی من که با 2 ماسفت irf3205 استفاده میشه یکی از دو ماسفت همیشه خیلی داغ میکنه مشکل کجاست؟ ماسفتها اصلی و اورجینال هستند
تصویر نوع سلف و نقشه را در زیر قرار میدم.

سلام و درود دوست عزیز و گرامی،
1- بستگی به سیم پیچیده شده، و کیفیت هسته دارد ،نمیشه مقدار
معینی رو گفت.
2- این مشکل 2 علت دارد:
۱- متفاوت بودن کمیت های دو سلف تیروئیدی با یکدیگر
۲- نا متقارن بودن اتصالات.
موفق و پیروز باشید.

[mehrannohtanipour]

پاسخ : کوره القایی

سلام و درود دوست عزیز و گرامی،
1- بستگی به سیم پیچیده شده، و کیفیت هسته دارد ،نمیشه مقدار
معینی رو گفت.
2- این مشکل 2 علت دارد:
۱- متفاوت بودن کمیت های دو سلف تیروئیدی با یکدیگر
۲- نا متقارن بودن اتصالات.
موفق و پیروز باشید.

سلام منظورتان از نامتقارن بودن اتصالات چیه؟

[فرزاد الکترونیک]

پاسخ : کوره القایی

سلام بر دوستان
من برای یک کوره القایی 12 ولتی حدود 10 امپر ازدو سلف با مشخصات سلف تورویدی 100uH 8A قطر 18mm استفاده کردم
سوال او ل این که از این مدل سلف های تورویدی تا چه فرکانسی در کوره القایی میشه استفاده کرد؟
و دوم اینکه در مدار کوره القایی من که با 2 ماسفت irf3205 استفاده میشه یکی از دو ماسفت همیشه خیلی داغ میکنه مشکل کجاست؟ ماسفتها اصلی و اورجینال هستند
تصویر نوع سلف و نقشه را در زیر قرار میدم.

با سلام به شما ........درحین کار کرد دستگاه ......ولتاژهای تمام دوسر قطعات را با ولتمتر گرفته و با یکدیگر .
...مقایسه کنید .....ترجیحا در یک جدول باشد تا بتوان نظر داد .....ایا مقاومت*ها دقیقا یکسان هستند ....باید
مقدار ولت دوسر آنها مشخص شود .....و همچنین ولتاژهای پایه های ترانزیستورها. باید مشخص،شود...

[mehrannohtanipour]

پاسخ : کوره القایی

با سلام به شما ........درحین کار کرد دستگاه ......ولتاژهای تمام دوسر قطعات را با ولتمتر گرفته و با یکدیگر .
...مقایسه کنید .....ترجیحا در یک جدول باشد تا بتوان نظر داد .....ایا مقاومت*ها دقیقا یکسان هستند ....باید
مقدار ولت دوسر آنها مشخص شود .....و همچنین ولتاژهای پایه های ترانزیستورها. باید مشخص،شود...

سلام
ماسفتی که داغ میشد را عوض کردم اما مشکل همچنان باقی است میزان VCC یعنی تغذیه را 18 ولت در نظر گرفتم
VGS=4.3 V ولت متر در حالت DC
VGS=5.7 ولت متر در حالت AC
VDS=59 V ولت متر در حالت AC
VDS=12.3 ولت متر در حالت DC
مقدار مقاومت ها ثابت و درست است. دیود را نوع شاتکی قرار دادم
مشکل دیگری که به وجد امده مربوط مشه به خان پولی استر که 630 ولت 470 نانو است که سه عدد موازی بستم اما بعد چند ثانیه خازن پولی استرها شروع به دود کردن میکنن
دمای سلف ها هم طبیعی است اما ممکنه کمی گرم بشن اما نه خیلی

[فرزاد الکترونیک]

پاسخ : کوره القایی

با سلام به شمادوست عزیز.....طبق چیزی که در عکس پیداست ..ولتاژ دوسر مقاومتهای ۳۹۰ باید یکسان باشد
راستی نگفتی ولتاژ دوسر آنها چقدر است؟

[mehrannohtanipour]

پاسخ : کوره القایی

با سلام به شمادوست عزیز.....طبق چیزی که در عکس پیداست ..ولتاژ دوسر مقاومتهای ۳۹۰ باید یکسان باشد
راستی نگفتی ولتاژ دوسر آنها چقدر است؟

طرف های 4.1 ولت است
الان مشکل اصلی این شده که خازن پلی استر دود میکنن و داغ میشن. از این خازن قرمز ها است. درضمن فرکانس دو سر سلف کویل اصلی 80 کیلوهرتز است
فرکانس مناسب جقدر است؟

[فرزاد الکترونیک]

پاسخ : کوره القایی

با سلام به شما ........
داِغ کردن خازنها ......خازن ۳.۳ میکرو ۱۰۰۰ ولت پلی استر یا MKT فکر کنم پیدا بشه ...دوعدد با هم سری کنید
.....فر*کانس را هم باید حساب کرد.. اگر مدار متقارن باشد ...باید مقدار ولتاژ پایه های دو ترانزیستور با هم.
برابر باشد......یعنی Vds. این یکی ترانزیستور با اون یکی ترانزیستور باید برابر باشد.... و همچنین ولتاژ پایه های
دیگر ....ایا مدار شما متقارن است........اگر مدار متقارن باشد باید گرمای دو ترانزیستور با هم یکسان
باشد.... برای خازنها هم می*توانید خازن خصوص کوره القایی تهیه کنید.....سلامت باشید...

[HS1386]

پاسخ : کوره القایی

سلام منظورتان از نامتقارن بودن اتصالات چیه؟

درود،
یعنی اینکه مثلا سیم منفی رو مستقیما به سورس ماسفت به فرض1
وصل کردین و یه سیم رو هم از سورس ماسفت 1 به سورس ماسفت
2 وصل کردین. این مورد روی PCB هم صدق میکنه.

[HS1386]

پاسخ : کوره القایی

در مورد بخش ماسفت ،برای مثال:


این روش غلط از اتصالات، باعث تاخیر فرکانسی و تلفات توان میشه.
موفق و پیروز باشید.

[mehrannohtanipour]

پاسخ : کوره القایی

درود،
یعنی اینکه مثلا سیم منفی رو مستقیما به سورس ماسفت به فرض1
وصل کردین و یه سیم رو هم از سورس ماسفت 1 به سورس ماسفت
2 وصل کردین. این مورد روی PCB هم صدق میکنه.

خب من یک سیم را مستقیم به سورس ماسفت اولی وصل کردم و سپس انتهای دیگر سیم را به سورس ماسفت دومی وصل کردم و بعد هم منفی تغذیه را مطابق نقشه به یکی از سورس ها وصل کردم . سایر اتصالات هم به همین شکل. مگه اینجوری وصل کردن مشکل داره؟؟

[HS1386]

پاسخ : کوره القایی

خب من یک سیم را مستقیم به سورس ماسفت اولی وصل کردم و سپس انتهای دیگر سیم را به سورس ماسفت دومی وصل کردم و بعد هم منفی تغذیه را مطابق نقشه به یکی از سورس ها وصل کردم . سایر اتصالات هم به همین شکل. مگه اینجوری وصل کردن مشکل داره؟؟

تبریک میگم! پس معلوم شد مشکل از همینجا بوده!
شما باید اتصالات رو کاملا متقارن انجام میدادین مثلا مثل شکل زیر:

به احتمال 99 درصد با ایجاد اتصالات متقارن، مشکلتون حل میشه.
موفق و پیروز باشید.

[نوید خان]

پاسخ : کوره القایی

سلام و درود من امروز یدونه مدار ساختم با ماسفت ۳۲۰۵ اصلی ولی متاسفانه کار نکرد یکی از ماسفت ها به شدت داغ میکرد ......میشه بگید مشکلم کجاست از روی این شماتیک ساختم [IMG]IMG_۲۰۲۱۱۰۱۲_۲۲۰۲۵۱.jpg[/IMG]

دلیل: ادغام دو پست برای جلوگیری از اسپم

سلام و درود من امروز یدونه مدار کوره القایی ساختم با ماسفت ۳۲۰۵ irf اصلی ولی متاسفانه کار نکرد یکی از ماسفت ها به شدت داغ میکرد ......میشه بگید مشکلم کجاست از روی این شماتیک ساختم [IMG]IMG_۲۰۲۱۱۰۱۲_۲۲۰۲۵۱.jpg[/IMG]

[HS1386]

پاسخ : کوره القایی

سلام و درود من امروز یدونه مدار ساختم با ماسفت ۳۲۰۵ اصلی ولی متاسفانه کار نکرد یکی از ماسفت ها به شدت داغ میکرد ......میشه بگید مشکلم کجاست از روی این شماتیک ساختم [IMG]IMG_۲۰۲۱۱۰۱۲_۲۲۰۲۵۱.jpg[/IMG]

دلیل: ادغام دو پست برای جلوگیری از اسپم

سلام و درود من امروز یدونه مدار کوره القایی ساختم با ماسفت ۳۲۰۵ irf اصلی ولی متاسفانه کار نکرد یکی از ماسفت ها به شدت داغ میکرد ......میشه بگید مشکلم کجاست از روی این شماتیک ساختم [IMG]IMG_۲۰۲۱۱۰۱۲_۲۲۰۲۵۱.jpg[/IMG]

درود،
جوابتون احتمالا پست 13 هست.
در ضمن برای گذاشتن عکس اول عکس رو تو
پیکو فایل یا یو آپلود، آپلود کنین و بعد
لینکش رو بذارین.
موفق و پیروز باشید.
