راهنمایی درباره لحیم کردن یک سنسور

[AliRezaDAVE]

با سلام
من یک سنسور دما و رطوبت sht20 خریدم. حالا میخوایم ازش استفاده کنم به دلیل کوچک بودن ابعاد نمی دونم چطور به پایه هاش سیم لحیم کنم. لطفا اگر تجربه ای دارید راهنمایی بفرمایید

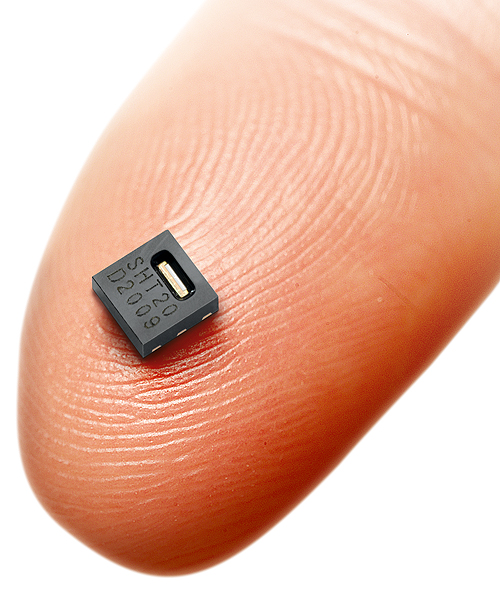

این هم عکس هایی از ابعادش

[Pixar]

پاسخ : راهنمایی درباره لحیم کردن یک سنسور

دوست عزیز :

اینگونه قطعات BGA یا قطعات BGY رو فقط باید توسط هیتر و زیر Loop (میکروسکوپ) روی فیبر نصب کنید .

[afsss]

پاسخ : راهنمایی درباره لحیم کردن یک سنسور

سلام. با یه هویه نوک تیز (البته کم وات) هم میشه. کافیه با حوصله و دقت مراحل زیر رو انجام بدید:

1. یه کم (خیلی کم) روغن لحیم به پایه های سنسور بزنید.

2. به مقدار خیلی کم پدهای PCB رو با یک قلع مرغوب قلع اندود کنید به طوریکه قلع روی پد قلمبه نشه و کاملاً صاف باشه (تکرار میکنم: مقدار قلع خیلی کم باشه).

3. قلع رو کنار بگذارید و نوک هویه رو کاملاً تمیز کنید.

4. سنسور رو در محل خودش قرار بدید و با یه پنس نگه دارید.

5. بعد از قرار دادن سنسور، نوک هویه رو به پد پین شماره 1 بچسبونید و سنسور رو به سطح PCB فشار دهید. بعد اینکه پین شماره 1 لحیم شد، مطمئن بشید که بقیه پینها روی پد خودشون کاملاً منطبق هستند. اگه منطبق نبودند دوباره هویه رو به پد بچسبونید و با یک پنس سنسور رو به آرامی جابه جا کنید تا در محل درست قرار بگیره.

6. بعد از اینکه مرحله 5 به درستی انجام شد، کار دیگه خیلی راحته. کافیه هویه رو به تک تک پد ها بچسبونید تا به pcb لحیم بشه.

موفق باشید.

[mahan.rafiee]

پاسخ : راهنمایی درباره لحیم کردن یک سنسور

http://www.eca.ir/forum2/index.php?topic=93370.0
یه فیلم و یه pdfدوسمون تو این تاپیک پلود کردند :read:
