کمک در اتصال نمایشگر COG 64x132 گرافیکی

[mnbvcxzaqwsx]

با درود فراوان خدمت اعضای محترم انجمن

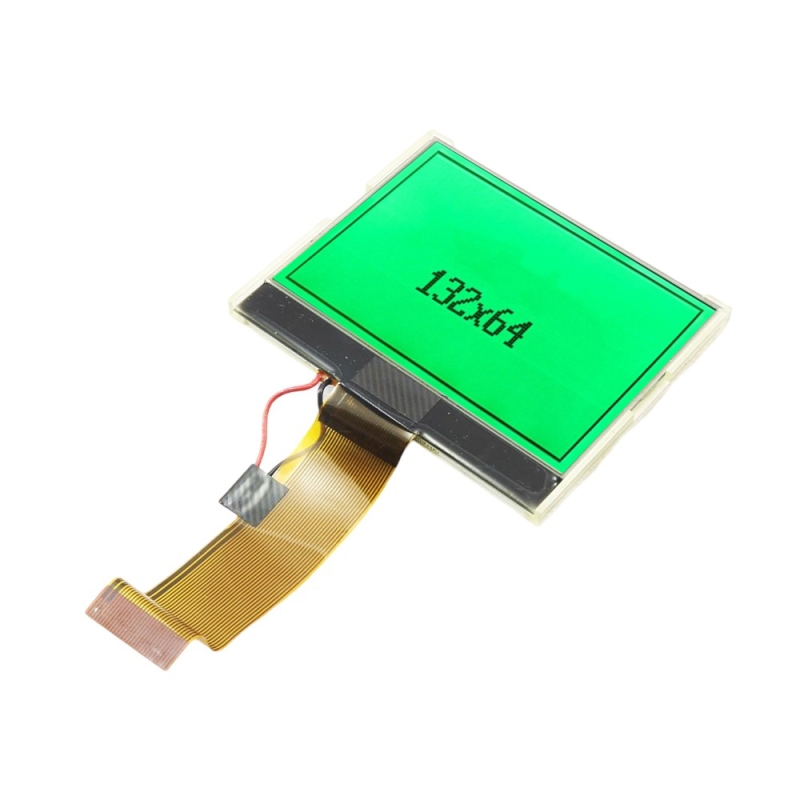

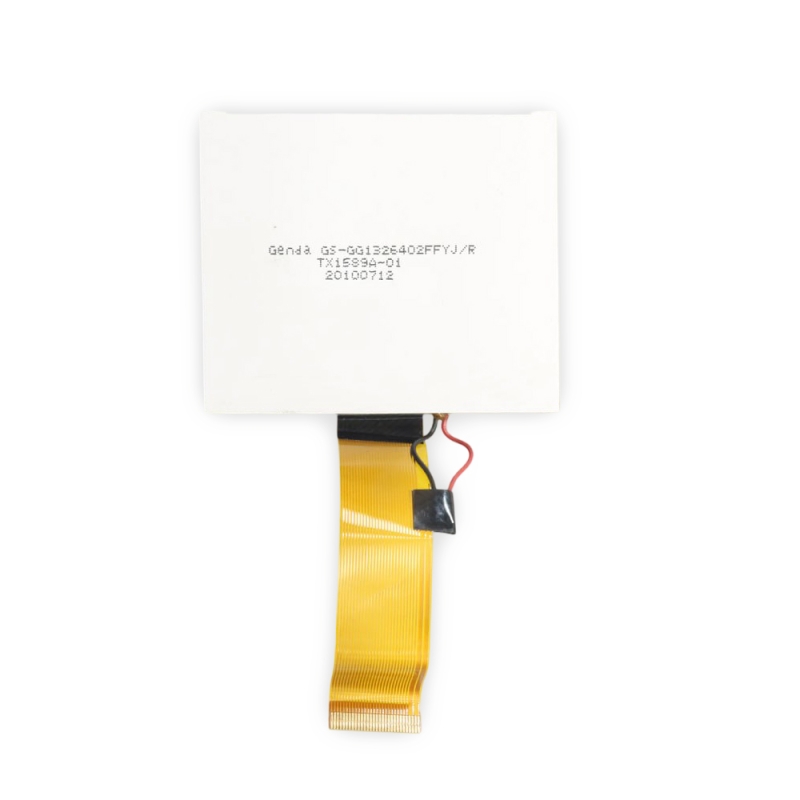

تعداد 100 عدد از این نمایشگر COG 64x132 گرافیکی بک لایت سبز مدل GS-GG1326402FFYJ/R
از فروشگاه به آدرس زیر خریدم ولی هیچ شماتیک و راهنمایی درباره اتصالات فلت 30 پین آن و اسم و نامگذاری این پایه نیست و تو نت هم گشتم چیزی ندیدم خواهشمند است کمک کنید برای شناسایی پایه های آن و اتصال به میکروکنترولر stm32f103c8t6

https://eshop.eca.ir/%D9%86%D9%85%D8%A7%DB%8C%D8%B4%DA%AF%D8%B1-lcdglcd/25238-%D9%86%D9%85%D8%A7%DB%8C%D8%B4%DA%AF%D8%B1-cog-64x128-%DA%AF%D8%B1%D8%A7%D9%81%DB%8C%DA%A9%DB%8C-%D8%A8%DA%A9-%D9%84%D8%A7%DB%8C%D8%AA-%D8%B3%D8%A8%D8%B2-%D9%85%D8%AF%D9%84-tg12864-cog26c.html

[HS1386]

با درود فراوان خدمت اعضای محترم انجمن
تعداد 100 عدد از این نمایشگر COG 64x132 گرافیکی بک لایت سبز مدل GS-GG1326402FFYJ/R
از فروشگاه به آدرس زیر خریدم ولی هیچ شماتیک و راهنمایی درباره اتصالات فلت 30 پین آن و اسم و نامگذاری این پایه نیست و تو نت هم گشتم چیزی ندیدم خواهشمند است کمک کنید برای شناسایی پایه های آن و اتصال به میکروکنترولر stm32f103c8t6

https://eshop.eca.ir/%D9%86%D9%85%D8%A7%DB%8C%D8%B4%DA%AF%D8%B1-lcdglcd/25238-%D9%86%D9%85%D8%A7%DB%8C%D8%B4%DA%AF%D8%B1-cog-64x128-%DA%AF%D8%B1%D8%A7%D9%81%DB%8C%DA%A9%DB%8C-%D8%A8%DA%A9-%D9%84%D8%A7%DB%8C%D8%AA-%D8%B3%D8%A8%D8%B2-%D9%85%D8%AF%D9%84-tg12864-cog26c.html

با سلام و روز بخیر ،
اتفاقا بنده خواستم تعدادی از این نمایشگر بخاطر قیمت پایینش خریداری کنم ، اما به علت نبود اطلاعات از ترتیب پایه ها و به اصطلاح Pinout ، از خریدنش منصرف شدم.
البته ظاهرا یکی از فروشندگان این مدل LCD به نام
LCDBank ، پین اوت و کتابخانه آردوینو و STM32 این مدل LCD رو داره ، ازشون درخواست کردم که پین اوت رو برای بنده بفرسته ، که اونطوری که گفتن این فایل ها رو فقط برای خریدارانی که از سایت خودشون خرید کردن ضمیمه میکنن.

[amir_moayeri]

سلام
وقت بخیر

با درود فراوان خدمت اعضای محترم انجمن
تعداد 100 عدد از این نمایشگر COG 64x132 گرافیکی بک لایت سبز مدل GS-GG1326402FFYJ/R
از فروشگاه به آدرس زیر خریدم ولی هیچ شماتیک و راهنمایی درباره اتصالات فلت 30 پین آن و اسم و نامگذاری این پایه نیست و تو نت هم گشتم چیزی ندیدم خواهشمند است کمک کنید برای شناسایی پایه های آن و اتصال به میکروکنترولر stm32f103c8t6
.................................

https://www.sindadisplay.com/132x64/COG132X64GraphicLCDModule.html

https://www.sindadisplay.com/uploads/files/20231009/2b1c87ffff7d29bbcb3840f8ed4012f9.pdf
