سلام دوستان
دارم یه مدار جریان ثابت میسازم. که به یک سوییچینگ تقریبا 50 ولت وصل میشه و قراره تقریبا 15 تا پاور ال ای دی رو روشن کنه. میخوام که جریان خروجی ثابت باشه
یه مدار طراحی کردم ولی مطمعنا مشکل داره. نمیدونم کجا

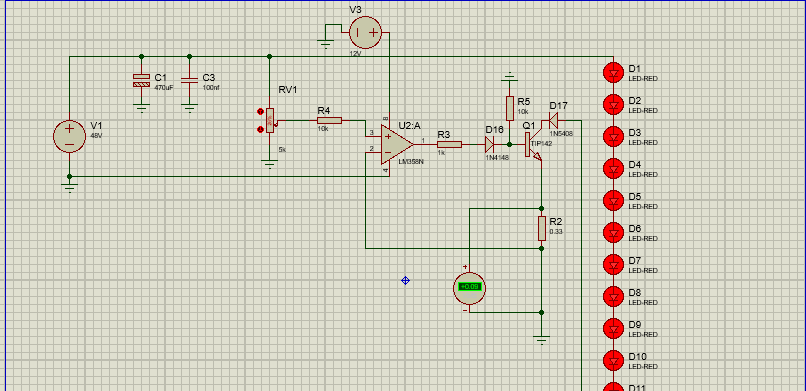

از شماتیک براتون میزارم اگه میشه لطفا راهنمایی کنید


عملکرد کلی مدار :
1. منبع تغذیه
2. بخش کنترل فیدبک (اپامپ + مقاومت شنت)
نقش R2 (مقاومت شنت)
3. پتانسیومتر (RV1)
4. اپامپ (U2:A = LM358)
5. ترانزیستور دارلینگتون (TIP142)
6. دیود D17 (1N5408)
7. دیود D16 (1N4148)
حالا مشکل اینجاست با تغییر پتانسیومتر تغییری رو مقاومت r2 اتفاق نمی افته و اصلا انگار آپ امپ کار نمیکنه.
با این مدار تا اینجا لامپ ها روشن میشن ولی مقدار خروجی خیلی پایینه
دارم یه مدار جریان ثابت میسازم. که به یک سوییچینگ تقریبا 50 ولت وصل میشه و قراره تقریبا 15 تا پاور ال ای دی رو روشن کنه. میخوام که جریان خروجی ثابت باشه
یه مدار طراحی کردم ولی مطمعنا مشکل داره. نمیدونم کجا
از شماتیک براتون میزارم اگه میشه لطفا راهنمایی کنید



عملکرد کلی مدار :
1. منبع تغذیه
- V1 = 48V DC منبع اصلی است که LEDها و ترانزیستور TIP142 را تغذیه میکند.
- V3 = 12V DC فقط برای تغذیه اپامپ LM358 استفاده میشود. چون LM358 حداکثر تا 32V رو پشتیبانی میکنه، اگر مستقیم به 48V وصل بشه میسوزه.
2. بخش کنترل فیدبک (اپامپ + مقاومت شنت)
نقش R2 (مقاومت شنت)
- مقاومت شنت کوچک (مثلاً 0.1Ω) در مسیر LEDها قرار گرفته.
- وقتی جریان از LEDها عبور میکنه، طبق قانون اهم:
V=I×RV = I \times RV=I×R
روی این مقاومت، ولتاژی ایجاد میشه که متناسب با جریان عبوری هست. - این ولتاژ میره به پایه 3 (non-inverting) اپامپ.
3. پتانسیومتر (RV1)
- یک پتانسیومتر 5K بهصورت تقسیم ولتاژ تنظیم شده.
- از طریق RV1 یک ولتاژ مرجع تنظیمپذیر به پایه 2 (inverting) اپامپ داده میشه.
- این ولتاژ تعیینکننده مقدار جریان هدف (set current) هست.
4. اپامپ (U2:A = LM358)
- اپامپ مقدار ولتاژ روی پایه 2 و 3 رو مقایسه میکنه:
- اگر ولتاژ پایه 3 < ولتاژ پایه 2 → خروجی پایین میاد → ترانزیستور خاموشتر میشه → جریان کمتر میشه.
- اگر ولتاژ پایه 3 > ولتاژ پایه 2 → خروجی بالا میره → ترانزیستور بیشتر هدایت میکنه → جریان بیشتر میشه.
- این فیدبک منفی باعث میشه همیشه جریان در یک مقدار ثابت بمونه.
5. ترانزیستور دارلینگتون (TIP142)
- با جریان کمی در پایه B (از خروجی اپامپ) میتونه جریان بزرگی از کالکتور به امیتر عبور بده.
- این جریان بزرگ همون جریان موردنیاز برای LEDهاست.
- چون دارلینگتون هست، بهره جریان بالا داره، بنابراین با کنترل دقیق اپامپ بهخوبی جریان LEDها تنظیم میشه.
6. دیود D17 (1N5408)
- این دیود بهصورت معکوس روی خروجی گذاشته شده تا در صورت قطع ناگهانی منبع یا برگشت ولتاژ از سلف یا LEDها، از ترانزیستور محافظت کنه.
7. دیود D16 (1N4148)
- بین خروجی اپامپ و پایه بیس ترانزیستور قرار میگیره تا از فیدبک معکوس و نویز جلوگیری کنه.
- فرض کن R2 = 0.1Ω
- اگر بخوایم جریان 1 آمپر داشته باشیم، باید ولتاژ روی R2 بشه:
VR2=I×R=1×0.1=0.1VV_{R2} = I \times R = 1 \times 0.1 = 0.1VVR2=I×R=1×0.1=0.1V
پس RV1 باید طوری تنظیم بشه که ولتاژ پایه 2 اپامپ = 0.1V باشه.
در این صورت، اپامپ جریان رو طوری کنترل میکنه که ولتاژ پایه 3 هم به همون مقدار برسه → یعنی جریان به 1 آمپر برسه و ثابت بمونه.
حالا مشکل اینجاست با تغییر پتانسیومتر تغییری رو مقاومت r2 اتفاق نمی افته و اصلا انگار آپ امپ کار نمیکنه.
با این مدار تا اینجا لامپ ها روشن میشن ولی مقدار خروجی خیلی پایینه
