ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

[ir02x6]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

دوستان با کمی تغییر خروجی رو دو برابر کردم :

به جای 2SD1047 ؛ IRF840 گذاشتم :

مدار حدود 2.5A جریان میکشه ! oo:
ترانزیستور هم خیلی داغ میشه oo:



فیلم ها :

های ولتاژ



http://www.4shared.com/video/vnxrqw9W/Hi-Voltage2.html

شوکر با های ولتاژ



http://www.4shared.com/video/FhEQ4NZ...-Shocker2.html

جناب Sadof اگه صدا کمه ؛ باز بیشترش کنم ؟!!! :mrgreen:

[پویا نجارزاده]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

2.5A :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek: :eek:
این مدار 500mA میکشید oo:

[sadof]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

.

[Mirana]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

این خازن 10 نانو چند ولته؟
نتونستم ویدیو رو از فورد شیرد دانلود کنم اون گزینه دانلود نداره اگه می تونی یه راهنمایی کوچلو بکن من از فورد شیر زیاد خوشم نمی یاد واسه دانلود هر سری یه راه می ذارند .

ثبت نام کن

اون خازن از این عدسی های معمولی باید باشه . واسه 555 هست فک نکنم به مدار ربطی داشته باشه

[ir02x6]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

این خازن 10 نانو چند ولته؟
نتونستم ویدیو رو از فورد شیرد دانلود کنم اون گزینه دانلود نداره ا...

خازن های قسمت اسیلاتور ؛ خازن های عدسی معمولی هستن .
فیلم رو تو پرشین گیگ پلود کردم :
http://ir02x6.persiangig.com/hi-volt...e-Shocker2.mkv

[sadof]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

[quote author=ir02x6 link=topic=61153.msg445065#msg445065 date=1363197339]
خازن های قسمت اسیلاتور ؛ خازن های عدسی معمولی هستن .
درسته مرسی

---

اضافه شده در تاریخ :
سلام
عالی بود صداش زیاده
1-چه چیزی باعث شد صداش بیشتر بشه یعنی باز هم می تونی صداش رو بیشتر کنی چطوری؟باگذاشتن خازن تو خروجی. اون خازنه دو سر سیم چند ولت بود
2-تغذیه چند ولت و چند امپر بود؟
مرسی که جواب دادی

[پویا نجارزاده]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

ولی با تغییر دادن مدار تونستم یکی خوبش رو درست کنم :twisted: :twisted: :twisted:

اینم فیلمش:
http://s1.picofile.com/file/76860950...00196.3gp.html
اگه کسی مقادیر این نقشه رو میخواد بگه تا من بذارم :biggrin:
جناب های ولتاژ این مدار خوبه؟؟؟؟ :sad:

این مدار بهتر نیست؟؟ :sad: ساده تر هم هست میبخشید خازنی نبود که بزارم سه تا خازن رو 3KV سری کردم ترکید!!!!!! :eek: :eek: :eek:

[ir02x6]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

سلام
عالی بود صداش زیاده
1-چه چیزی باعث شد صداش بیشتر بشه یعنی باز هم می تونی صداش رو بیشتر کنی چطوری؟باگذاشتن خازن تو خروجی. اون خازنه دو سر سیم چند ولت بود
2-تغذیه چند ولت و چند امپر بود؟
مرسی که جواب دادی

بله چرا که نه :evil: چون از ماسفت استفاده کردم خروجی قوی تر شد .
خازن هم 1350v ؛ تغذیه 12v مدار هم حدود 2.5A جریان میکشه .
البته دوست خوبم آقای POUYA.HIGH K.V.A یه پیشنهاداتی دادن ؛ انشاالله فردا قطعات جدید رو بگیرم قطعا صدای خروجی چند برابر خواهد شد البته با مصرف کمتر جریان ... :twisted:
پس تا فردا

[sadof]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

اگه امکان داره از همین مدار که فیلمشو گذاشتی نقشه اش رو بذار تا من هم بسازم شماره ماسفت و ولتاژ خازنها رو هم بگو مرسی.

[ir02x6]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

این مدار بهتر نیست؟؟ :sad: ...

صد البته :agree:

[Hi Voltage]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

ولی با تغییر دادن مدار تونستم یکی خوبش رو درست کنم :twisted: :twisted: :twisted:

اینم فیلمش:
http://s1.picofile.com/file/76860950...00196.3gp.html
اگه کسی مقادیر این نقشه رو میخواد بگه تا من بذارم :biggrin:
جناب های ولتاژ این مدار خوبه؟؟؟؟ :sad:

بنده الان که دوباره مرور کردم ،تازه منظور شما رو فهمیدم :biggrin:
بسیا رعالی بود . :applause:
بله خوبه ولی بیشتر برای تست و بدست اوردن تجربه بودن . اتفاقا وقتی اون میکشیدم داستان داشتم با هر ترانسی یا بسته به انتخاب سیم پیچ ، مقدار قطعات باید تغییر میکرد ولی متاسفانه تو اون مدت چند مدار بستم و گذاشتم دیگه فراموش کردم توضیح بدم
ممنون از شما
در ضمن این بد نیست ولی پیشنهاد میکنم اون طرح دو سیم پیچ جدا که یکی مخصوص بایاس بیس هست رو حتما بسازید که خیلی بهتره و باید به اون برسید :agree:

---

اضافه شده در تاریخ :

دوستان با کمی تغییر خروجی رو دو برابر کردم :

به جای 2SD1047 ؛ IRF840 گذاشتم :

مدار حدود 2.5A جریان میکشه ! oo:
ترانزیستور هم خیلی داغ میشه oo:

شناختت از ماسفت بیشتر بشه مشکل حل میشه . حالا که تونستی ماسفت رو راه بندازی چرا از مدار اول تاپیک نساختی
ببین الان بطور مثال همین نقشه اون مقاومت 1 کیلو اشتباهه و باعث داغ شدن ماسفت میشه چون بطور کامل خاموش و روشن نمیشه و بصورت خطی کار میکنه . اون مقاومت رو به 10 اهم تغییر بده و یک مقاومت 10 کیلو اهم از سورس تا گیت هم اضافه کن

[ir02x6]

پاسخ : پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

شناختت از ماسفت بیشتر بشه مشکل حل میشه . حالا که تونستی ماسفت رو راه بندازی چرا از مدار اول تاپیک نساختی

با اون مدار نتونستم جواب بگیرم :sad:

---

اضافه شده در تاریخ :

پیشنهاد میکنم اون طرح دو سیم پیچ جدا که یکی مخصوص بایاس بیس هست رو حتما بسازید که خیلی بهتره و باید به اون برسید :agree:

میشه اون طرح رو دوباره قرار بدید :rolleyes:

[ir02x6]

پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

اگه امکان داره از همین مدار که فیلمشو گذاشتی نقشه اش رو بذار تا من هم بسازم شماره ماسفت و ولتاژ خازنها رو هم بگو مرسی.

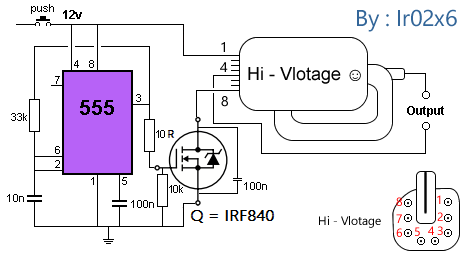

نقشه :



ماسفت : IRF840
خازن ها : 100n موازی با ماسفت 100v ،
100n , 10n اسیلاتور عدسی معمولی

[پویا نجارزاده]

پاسخ : پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

در ضمن این بد نیست ولی پیشنهاد میکنم اون طرح دو سیم پیچ جدا که یکی مخصوص بایاس بیس هست رو حتما بسازید که خیلی بهتره و باید به اون برسید :agree:

هایولتاژ جان ما با همین که از سه سر استفاده کردیم با انبر دست مارو برق میگیره!! :sad: دیگه وای به حال چهار سرش!!!! :eek: :eek:
مگه میخوایم بمب اتم درست کنیم؟؟؟

[ir02x6]

پاسخ : پاسخ : ساختن مدار ولتاژ بالا(بازی با 7000 ولت)

هایولتاژ جان ما با همین که از سه سر استفاده کردیم با انبر دست مارو برق میگیره!! :sad: دیگه وای به حال چهار سرش!!!! :eek: :eek:
مگه میخوایم بمب اتم درست کنیم؟؟؟

من که هنوز موفق به پیدا کردن اون سه سر نشدم نکنه های ولتاژ من سه سر ساپورت نمیکنه :mrgreen:
